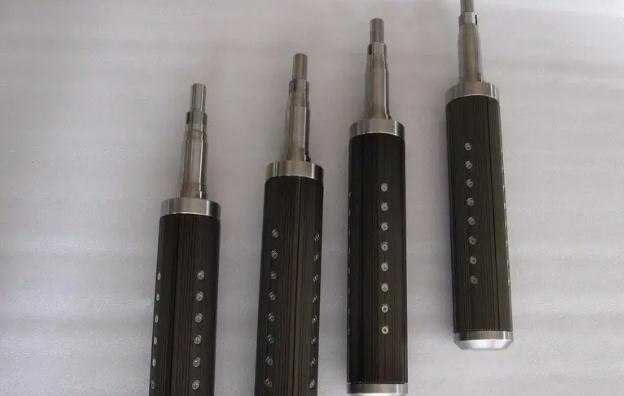

一、氣脹卡盤夾具的主要類型

1、花盤式氣脹卡盤夾具

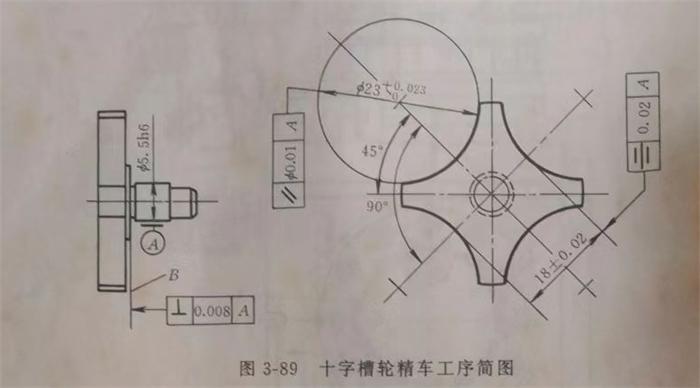

圖為十字槽輪零件精車圓弧工藝簡圖。這個過程要求確保到處都是0.023mm圓?。粚?duì)角圓弧位置尺寸18±0.02mm對稱度公差0.02mm； 0.023mm軸線與5.5h6軸平行度允差0.01mm。

如圖所示，工件加工氣脹卡盤夾具h(yuǎn)6外圓柱面和端面B、半精車的22.5h8圓弧表面(精車第二個圓弧表面使用已經完成的23mm圓弧面)是定位基面，夾具上定位套1的內孔表面和端面銷售2(安裝在套3中，限位表面尺寸為0.008mm,限位表面尺寸為0.008mm，圖中未畫出，精車第二個弧面時使用)的外圓表面為相應的限位基面。限制工件6個自由度，符合基準重疊原則。同時加工三件，有利于尺寸的測量。  夾具保證工件加工精度的措施有：

1） 0.023mm圓弧尺寸由刀具調整來保證。

2）尺寸18mm±0.02mm對稱度公差0.02mm,由定位套孔和工件使用的5.5G5/h6配合精度，限位基準與安裝基面3的垂直度公差0.005mm,與安裝基準A （120H保證7孔軸線的距離為20.5。并且在工藝規程中同一工件的四個弧必須定位在同一定位套中，并使用同一定位銷進行加工。

3）氣脹卡盤夾具體上6120mm6120mm凸臺采用過盈配合，設計要求當?shù)丶庸み^(guò)渡盤端面和凸臺，以減少夾具的對定誤差。

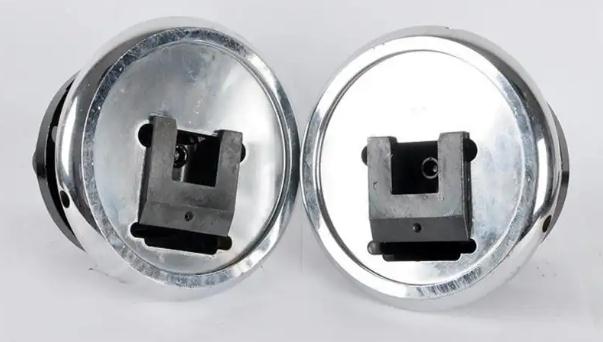

2 、角鐵氣脹卡盤夾具

圖為一角鐵氣脹卡盤夾具，用于加工支架零件的孔和端吼工件，底面和兩個平位，并用兩個鉤壓板夾緊。鉆孔中心線與零件底面之間的8度角度由角鐵的角度保證，以測量夾具上的端面尺寸測量基準和校正夾具的工藝孔同時設置了測量基準(圓柱棒端面)。

二、氣脹卡盤夾具設計要點

1 、基面安裝設計為了使氣脹卡盤夾具正確安裝在機床主軸上，除了在過渡盤上使用止口孔外，還經常在氣脹卡盤夾具上設置校正孔，校正基圓或其他測量元件，以確保車床夾具準確安裝在機床主軸旋轉中心。
